智能锚索张拉系统

仪器介绍

中大华瑞基于“全面感知、真实分析、实时控制”的闭环控制理论，研发了智能锚索张拉系统，实时采集锚索张拉关键参数，分析张拉情况，智能控制张拉过程。

智能锚索张拉系统具有自动张拉、自动数据记录、无线接入云服务器、远程实时监控等功能，以科学、规范的智能张拉替代传统的人工张拉，根据设定参数控制完成整个张拉过程，实现锚索张拉全过程智能化施工及管理。

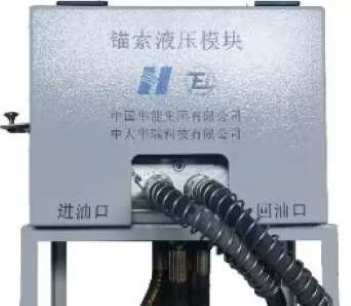

（1）锚索液压模块

锚索液压模块主要用于油压数据采集和液压控制,替代人工调节油压阀门,具有控制精度高、响应速度快、控制效果好等特点,同时降低人工误操作可能。

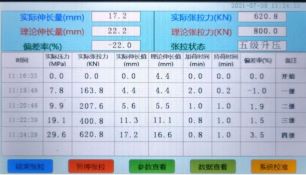

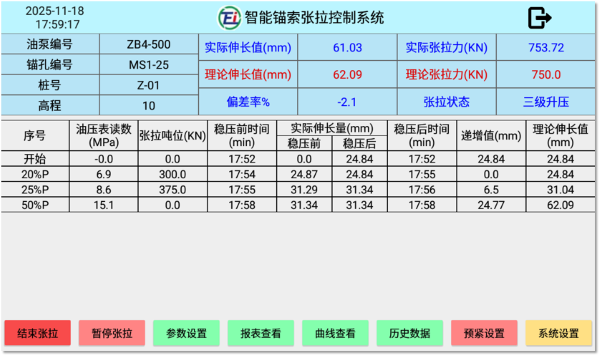

（2）智能锚索张拉控制系统

实现数据显示、记录、保存、上传、报表打印等功能，系统具有压力保护系统，能实现超压报警，具有无线传输功能。

在线咨询电话：028-6275-0571

技术特征

自动张拉

系统根据设定参数，自动控制张拉，达到每一阶段张拉力后，按照设定阶段持荷时间自动进行稳压。

自动生成报表

张拉过程完成后，生成符合规范的施工记录表，支持报表及曲线打印、历史数据查看。

数据实时记录显示

实时、自动记录、显示并存储张拉全过程的数据。

无线传输

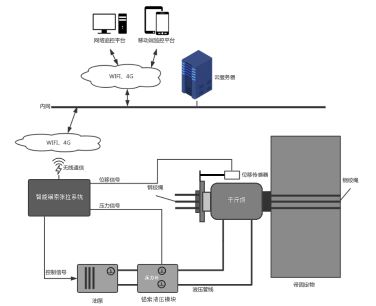

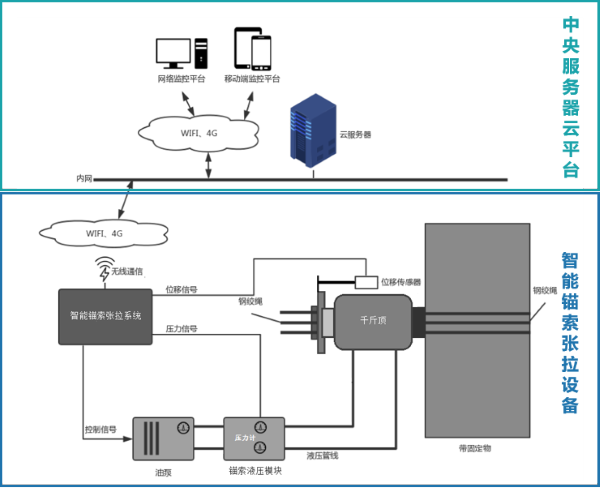

张拉过程数据通过4G/5G网络实时传输，接入中央服务器，能通过计算机或手机登录，实时监控张拉过程、查看报表和曲线、分析过程数据、进行成果整理。

仪器参数

[{"k":"可进行六级分级自动张拉","v":"油压控制0~60MPa"},{"k":"位移分辨率","v":"0.1mm"},{"k":"油压分辨率","v":"0.1MPa"},{"k":"张拉力分辨率","v":"0.1KN"},{"k":"电气接口","v":"三相五线、10A"},{"k":"管道接口","v":"油泵进油口、油泵回油口、千斤顶进油口、千斤顶回油口"},{"k":"智能锚索张拉控制系统尺寸","v":"705mm*237mm*453mm"},{"k":"液压模块尺寸","v":"334mm*220mm*375mm"},{"k":"智能锚索张拉控制系统重量","v":"23kg"},{"k":"液压模块重量","v":"22kg"},{"k":"适用范围","v":"预应力锚索分级张拉、锚索张拉前预紧"},{"k":"数据存储量","v":"其内置数据存储器可存储十万个锚索张拉的资料；数据可上传至云平台后集中存储"},{"k":"资料输出","v":"支持现场打印和通过访问中央服务器端打印两种方式"},{"k":"网络技术","v":"4G、WIFI"}]
