仪器介绍

中大华瑞直面灌浆质量顽疾,聚焦灌浆核心工艺,研发了一套完整的集智能配浆变浆、智能压力控制、智能灌浆工艺控制、灌浆成果在线分析为一体的水泥灌浆智能控制方法和和成套装备:iGC智能灌浆系统。用自动化设备替代手工,用标准化指令替代人工经验操作,改变了几十年来传统手工作业模式,实现了水泥灌浆技术和装备的重大创新,保证了隐蔽工程施工质量。

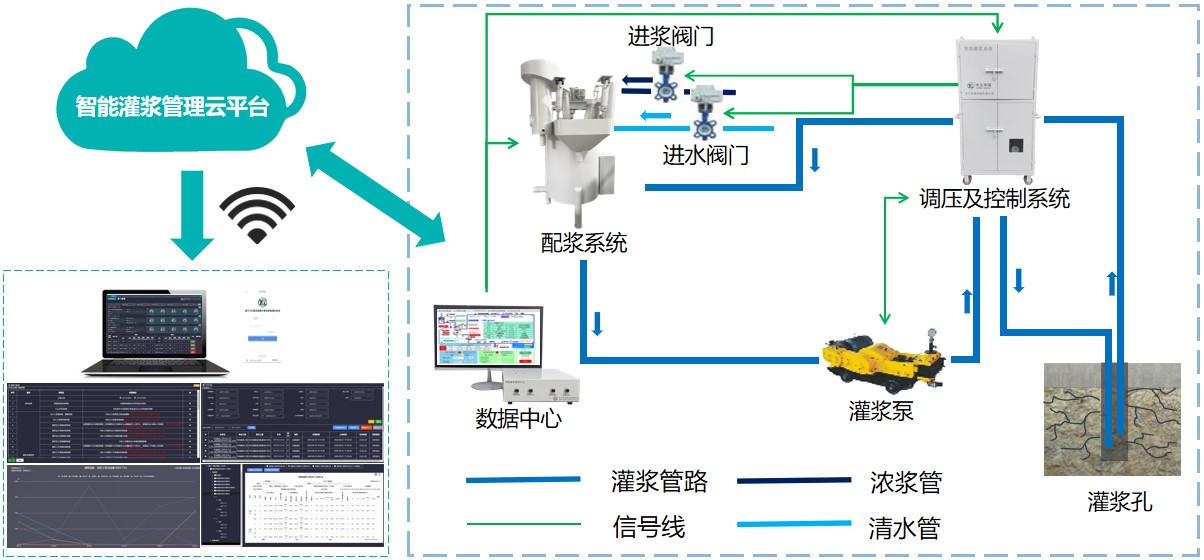

智能灌浆系统由智能控制模型iGCM、智能灌浆站iGC、智能灌浆管理云平台iGM组成。是一套集智能压力控制、无级配浆、灌浆工艺控制和灌浆成果分析与处理、无线接入云服务器等功能为一体的智能系统,以智能“一键灌浆”替代传统的人工灌浆,实现灌浆全过程智能化施工及管理。

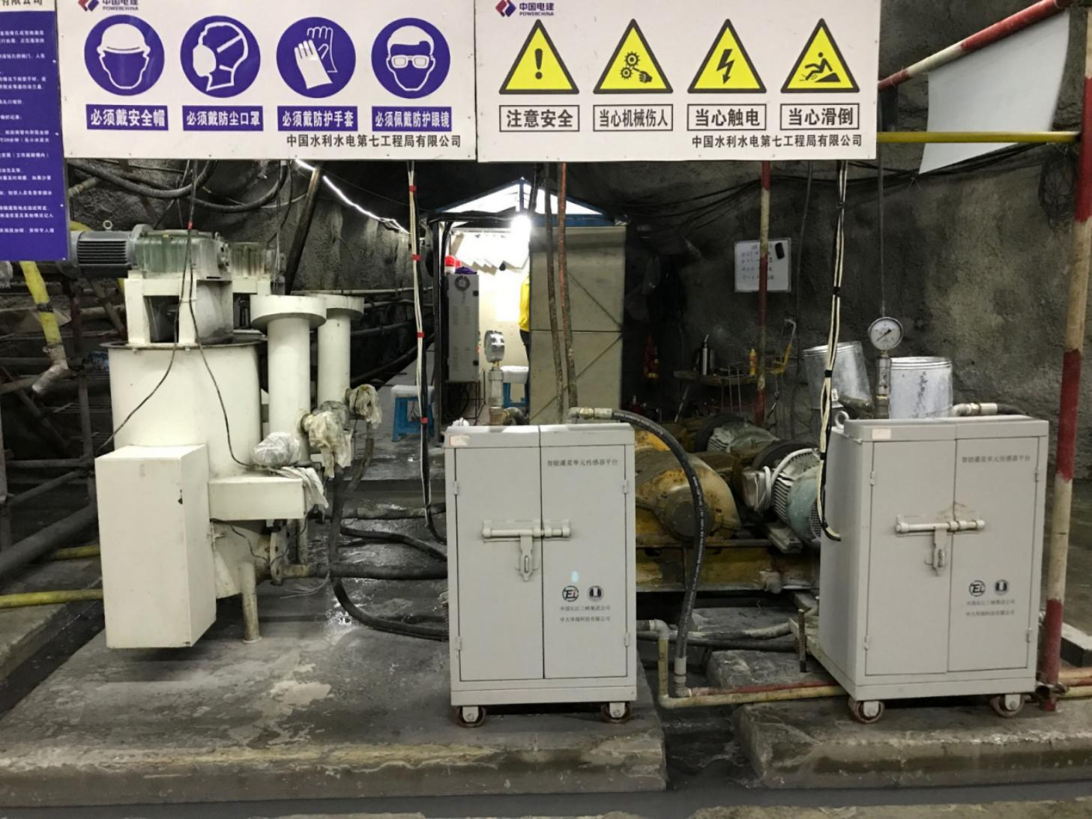

智能灌浆系统自2016年起陆续在乌东德水电站(装机1020万KW)、白鹤滩水电站(装机1600万KW)开展规模化应用,在大坝固结和高压帷幕灌浆(6MPa)使用,突破高压自动控制难关。设备运行稳定可靠,各方面功能均满足现场施工需求,使用效果良好。产品已取得52项国家专利,利用技术进步推动整个灌浆模式的创新,为提高灌浆施工智能化、信息化水平发挥了积极作用。

在线咨询 电话:028-6275-0573

技术特征

自动调压

实现压力控制和阀门开度自动化精准控制,控制稳定,压力波动小,能很好地防止超压。 全新研发了高压电控阀门,使用寿命优于普通阀门。

自动配浆变浆

实现自动精准配浆和变浆。 自动配浆、变浆,配置过程在封闭罐体中完成,浆液质量好,浪费小,施工面干净整洁。

五参数数据记录、数字信号传输

新增进浆密度、进浆温度、进浆液位3个感知参数。 数字加密信号,传输引入零误差,保证灌浆数据真实性、准确性。

智能灌浆APP

在手机上观测实时数据及原始记录。 全球定位功能,查询单元机当前位置。 实时查询资料真伪。

仪器参数

灌浆压力自动控制范围 0-6MPa
配浆范围 1.0g/cm3-2.0g/cm3无级配浆
压力分辨率 0.01Mpa
流量分辨率 0.1L/min

工程案例
